Конструкция кондиционера

Конструкцию кондиционера рассмотрим на примере сплит-системы настенного типа. Сплит-системы с другими типами внутренних блоков состоят из тех же узлов, и отличаются только внешним видом.

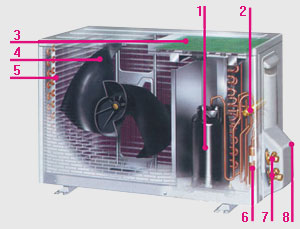

Наружный блок кондиционера



Наружный блок состоит из следующих узлов:
  1. Компрессор - сжимает фреон и поддерживает его движение по холодильному контуру. Бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.
  2. Четырехходовой клапан - устанавливается в реверсивных (тепло - холод) кондиционерах . В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный - на охлаждение.
  3. Плата управления - как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку перепады температуры и влажности снижают надежность электронных компонентов.
  4. Вентилятор - создает поток воздуха, обдувающего конденсатор. В недорогих моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон, а также во всех полупромышленных кондиционерах, вентилятор имеет 2 - 3 фиксированных скорости вращения или же плавную регулировку.
  5. Конденсатор - радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.
  6. Фильтр фреоновой системы - устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не сможет его задержать.
  7. Штуцерные соединения - к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.
  8. Защитная быстросъемная крышка - закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.

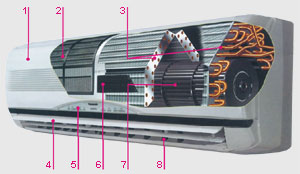

Внутренний блок кондиционера



Внутренний блок состоит из следующих узлов:
  1. Передняя панель - представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)
  2. Фильтр грубой очистки - представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.
  3. Испаритель - радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
  4. Горизонтальные жалюзи - регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
  5. Индикаторная панель - на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.
  6. Фильтр тонкой очистки - бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.
  7. Вентилятор - имеет 3 - 4 скорости вращения.
  8. Вертикальные жалюзи - служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзей можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях элитных кондиционеров.
  9. Поддон для конденсата (на рисунке не показан) - расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.
  10. Плата управления (на рисунке не показана) - обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.
  11. Штуцерные соединения (на рисунке не показаны) - расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.
