Принцип работы кондиционера

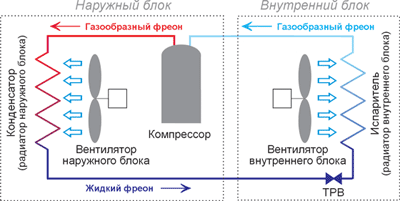

В основе работы любого кондиционера лежит свойство жидкостей поглощать тепло при испарении и выделять - при конденсации. Чтобы понять, каким образом происходит этот процесс, рассмотрим схему кондиционера на примере сплит-системы:



Основными узлами любого кондиционера являются:

  • Компрессор - сжимает фреон и поддерживает его движение по холодильному контуру.
  • Конденсатор - радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера - переход фреона из газообразной фазы в жидкую (конденсация).
  • Испаритель - радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение).
  • ТРВ (терморегулирующий вентиль) - понижает давление фреона перед испарителем.
  • Вентиляторы - создают поток воздуха, обдувающего испаритель и конденсатор. Используются для более интенсивного теплообмена с окружающим воздухом.
Компрессор, конденсатор, ТРВ и испаритель соединены медными трубами и образуют холодильный контур, внутри которого циркулирует смесь фреона и небольшого количества компрессорного масла.

В процессе работы кондиционера происходит следующее. На вход компрессора из испарителя поступает газообразный фреон под низким давлением в 3 - 5 атмосфер и температурой 10 - 20°С. Компрессор сжимает фреон до давления 15 - 25 атмосфер, в результате чего фреон нагревается до 70 - 90°С, после чего поступает в конденсатор.

Благодаря интенсивному обдуву конденсатора, фреон остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. Соответственно, воздух, проходящий через конденсатор, нагревается.

На выходе конденсатора фреон находится в жидком состоянии, под высоким давлением и с температурой на 10 - 20°С выше температуры атмосферного воздуха. Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в простейшем случае представляет собой капилляр (длинную тонкую медную трубку свитую в спираль). На выходе ТРВ давление и температура фреона существенно понижаются, часть фреона при этом может испариться.

После ТРВ смесь жидкого и газообразного фреона с низким давлением поступает в испаритель. В испарителе жидкий фреон переходит в газообразную фазу с поглощением тепла, соответственно, воздух, проходящий через испаритель, остывает. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.

Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя.

Кстати, одна из наиболее серьезных проблем в работе кондиционера возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. В этом случае на вход компрессора попадает жидкость, которая, в отличие от газа, несжимаема. В результате компрессор просто выходит из строя. Причин, по которым фреон не успевает испариться может быть несколько, самые распространенные - загрязненные фильтры (при этом ухудшается обдув испарителя и теплообмен) и включение кондиционера при отрицательных температурах наружного воздуха (в этом случае в испаритель поступает слишком холодный фреон).
